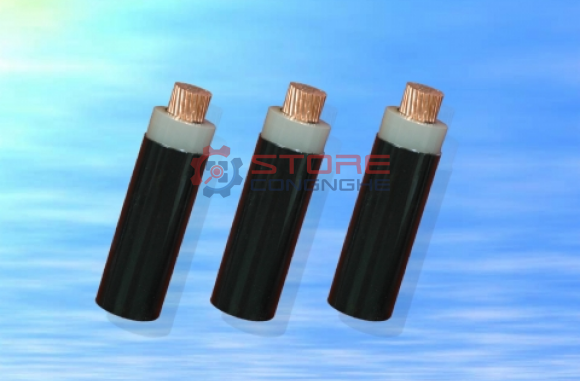

CXV-0,6/1KV CÁP ĐIỆN LỰC, RUỘT ĐỒNG, CÁCH ĐIỆN XLPE, VỎ PVC

Liên hệ

Cáp CXV dùng cho hệ thống truyền tải và phân phối điện, cấp điện áp 0,6/1 kV, lắp đặt cố định.

Cáp CXV dùng cho hệ thống truyền tải và phân phối điện, cấp điện áp 0,6/1 kV, lắp đặt cố định.

TCVN 5935-1/ IEC 60502-1
TCVN 6612/ IEC 60228

Bằng băng màu:

Cáp 1 lõi: Màu tự nhiên, không băng màu.

Cáp nhiều lõi: Màu đỏ - vàng - xanh dương - không băng màu (trung tính) - xanh lục (TER).

Hoặc theo yêu cầu khách hàng.

Cấp điện áp U0/U: 0,6/1 kV.	Rated voltage U0/U: 0,6/1 kV.
Điện áp thử: 3,5 kV (5 phút).	Test voltage: 3,5 kV (5 minutes).
Nhiệt độ làm việc dài hạn cho phép của ruột dẫn là 90OC.	Maximum conductor temperature for normal operation is 90OC.
Nhiệt độ cực đại cho phép của ruột dẫn khi ngắn mạch trong thời gian không quá 5 giây là 250oC.	Maximum conductor temperature for short-circuit (5s maximum duration) is 250OC.

5.1 – CÁP CXV - 1 ĐẾN 4 LÕI. CXV CABLE – 1 TO 4 CORES.

Ruột dẫn Conductor				Chiều dày cách điện danh nghĩa Nominal thickness of insulation	Chiều dày vỏ danh nghĩa Nominal thickness of sheath				Đường kính tổng gần đúng(*) Approx. overall diameter				Khối lượng cáp gần đúng(*) Approx. mass
Tiết diện danh nghĩa Nominal area	Kết cấu Structure	Đường kính ruột dẫn gần đúng(*) Approx. conductor diameter	Điện trở DC tối đa ở 20 0C Max. DC resistance at 20 0C		1 Lõi Core	2 Lõi Core	3 Lõi Core	4 Lõi Core	1 Lõi Core	2 Lõi Core	3 Lõi Core	4 Lõi Core	1 Lõi Core	2 Lõi Core	3 Lõi Core	4 Lõi Core
mm2	N0/mm	mm	Ω/km	mm	mm	mm	mm	mm	mm	mm	mm	mm	kg/km	kg/km	kg/km	kg/km
1,5	7/0,52	1,56	12,10	0,7	1,4	1,8	1,8	1,8	5,8	10,7	11,2	12,0	46	155	174	202
2,5	7/0,67	2,01	7,41	0,7	1,4	1,8	1,8	1,8	6,2	11,6	12,2	13,1	59	193	221	261
4	7/0,85	2,55	4,61	0,7	1,4	1,8	1,8	1,8	6,8
